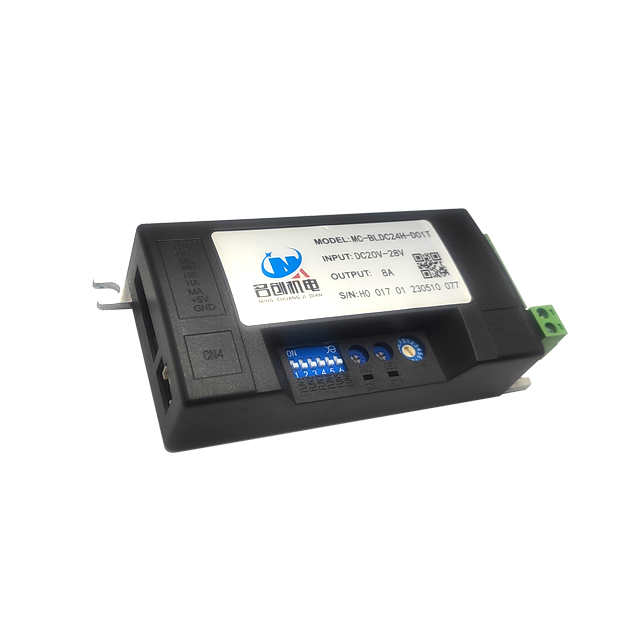

驱动卡MC-BLDC-24H/48H-D01G

产品特性

Ø  16档速度设置

Ø  6档增速/减速时间设定

Ø  I/O控制启停和正反转；

Ø  支持NPN和PNP信号输入/输出

Ø  LED故障提示

Ø  485通信控制

Ø  智能电机温度控制

Ø  PID速度、电流双环控制智能控制

Ø  电机接线端子形式：9针JST连接端子

Ø  驱动电机数量：1台（一拖一）

尺寸

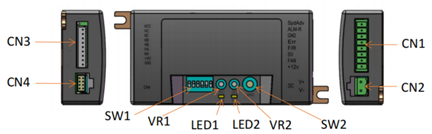

端口定义

CN1——I/O接口

CN2——电源输入端

CN3——电机插件端口

CN4——485通讯口

SW1——功能选择拨码开关

SW2——调速开关

VR1/VR2——启停延时调速开关

LED1/LED2——故障灯/运行指示灯

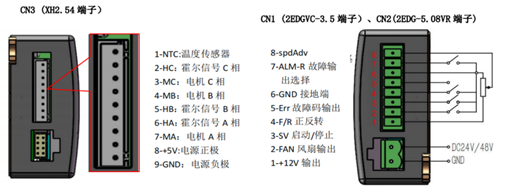

接线说明

更多信息，请参考 驱动器手册
