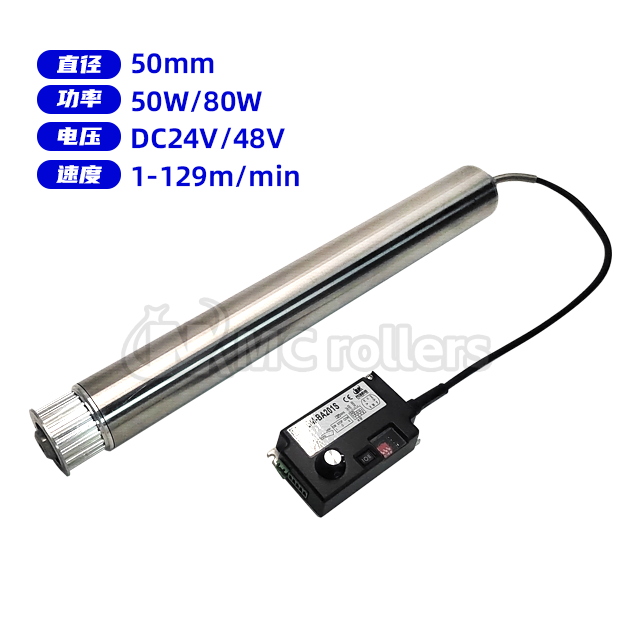

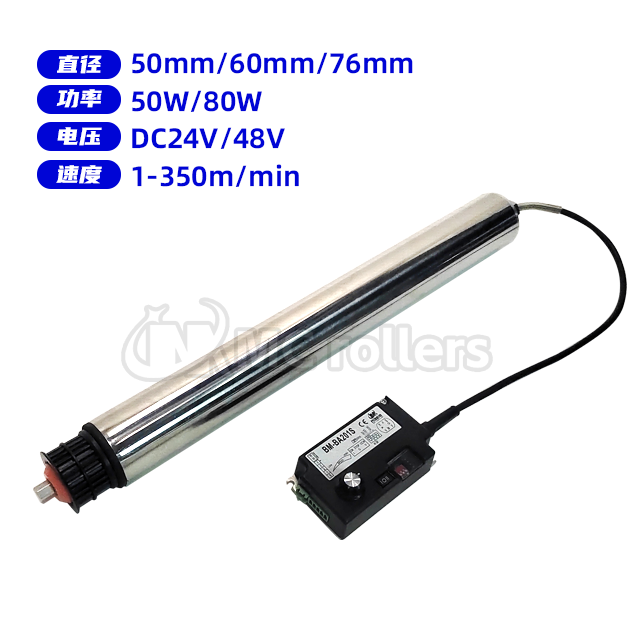

同步带轮电动辊筒

特点
1、同步带可以有效防止打滑，一般对位置精度要求较高的场景，同步轮材质通常为2个带槽，T5型26齿的塑钢同步轮，可以定制特殊要求的规格，材料可选铝合金，不锈钢等材质.
2、辊筒负载能力取决于传动布置和同步带型号，通常情况下，单区输送负载能力可达100KG.

状态：

数量：



询价加入询价篮

同步带轮电动辊筒电动辊筒从动辊筒同步带轮辊筒减速辊筒驱动器

产品描述

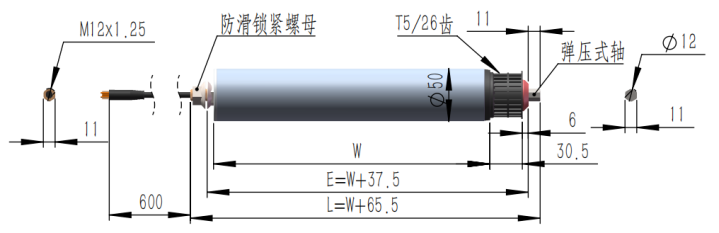

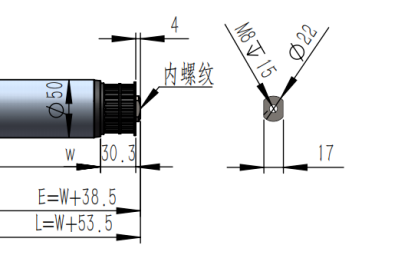

外形尺寸

静态负载能力（单位：KG）

直径（mm）	壁厚（mm）	长度 mm
直径（mm）	壁厚（mm）	300	400	500	600	700	800	900	1000	1100	1200	1300
φ50mm	1.5	80	70	60	55	50	45	40	35
φ60mm	2	140	140	110	110	80	80	60	60	45	30	20

性能参数

5-1 管径Φ50mm，额定功率：50W，最大功率90W
速度代码	齿轮箱	速比	线速度(m/min)		滚筒转速(prm)		扭矩（N.m）		切向力（N）		电流（A）
		K	min	max	min	max	额定	启动	额定	启动	额定	启动
A6	3级	139	1	6	7	39	13.5	72.8	539	2912	24V/3.5A 48V/1.7A	24V/5A 48V/3.5A
A7		115	1	7	9	47	11.2	60.2	446	2409
A8		100	2	8	10	54	9.7	52.4	388	2095
A9		95	2	9	11	57	9.2	49.8	369	1990
A11		79	2	11	13	68	7.7	41.4	307	1655
A12		71	2	12	14	76	6.9	37.2	275	1488
A13		68	2	12	15	79	6.6	36.1	264	1444
A14		59	3	14	17	92	6.1	33.7	244	1348
A15		51	3	17	20	106	5.2	28.5	208	1140
A30	2级	27	6	31	37	200	2.9	15.8	116	632
A35		22	7	39	45	245	2.4	12.9	96	516
A40		19	8	45	53	284	2.1	11.8	84	472
A50		16	10	53	63	338	1.8	9.7	72	388
A60		14	11	61	71	386	1.5	8.5	60	340
A160	1级	5.2	30	163	192	1038	0.6	3.4	24	136
A190		4.3	37	197	233	1256	0.5	2.8	20	112
A230		3.7	42	229	270	1459	0.4	2.4	16	96
5-2 管径Φ50mm，额定功率：80W，最大功率160W
速度代码	齿轮箱	速比	线速度(m/min)		滚筒转速(prm)		扭矩（N.m）		切向力（N）		电流（A）
速度代码	齿轮箱	K	min	max	min	max	额定	启动	额定	启动	额定	启动
B6	3级	139	1	6	7	39	18.6	100.6	745.0	4023.2	24V/5A 48V/2.4A	24V/10A 48V/4.8A
B7		115	1	7	9	47	15.4	83.2	616.4	3328.6
B8		100	2	8	10	54	13.4	72.4	536.0	2894.4
B9		95	2	9	11	57	12.7	68.7	509.2	2749.7
B11		79	2	11	13	68	10.6	57.2	423.4	2286.6
B12		71	2	12	14	76	9.5	51.4	380.6	2055.0
B13		68	2	12	15	79	9.10	49.1	364.0	2002.0
B14		59	3	14	17	92	8.00	43.2	320.0	1760.0
B15		51	3	17	20	106	6.80	36.7	272.0	1496.0
B30	2级	27	6	31	37	200	4.16	22.5	166.4	915.2
B35		22	7	39	45	245	3.39	18.3	135.6	745.8
B40		19	8	45	53	284	2.92	15.8	116.8	642.4
B50		16	10	53	63	338	2.46	13.3	98.4	541.2
B60		14	11	61	71	386	2.15	11.6	86.0	473.0
B160	1级	5.2	30	163	192	1038	0.72	3.9	28.8	158.4
B190		4.3	37	197	233	1256	0.60	3.2	24.0	132.0
B230		3.7	42	229	270	1459	0.52	2.8	20.8	114.4
